2019-12-17
醫療監護儀是一種以測量和控制病人生理參數,并可與已知設定值進行比較,如果出現超標,可發出警報的裝置或系統。監護儀它必須24小時連續監護病人的生理參數,檢出變化趨勢,指出臨危情況,供醫生應急處理和進行治療的依據,使并發癥減到最少達到緩解并消除病情的目的。監護儀的用途除測量和監護生理參數外,還包括監視和處理用藥及手術前后的狀況。監護儀的種類也是比較多,外觀設計特點各異,小編整理一些,不同科室的監護儀設計案例供大家參考。

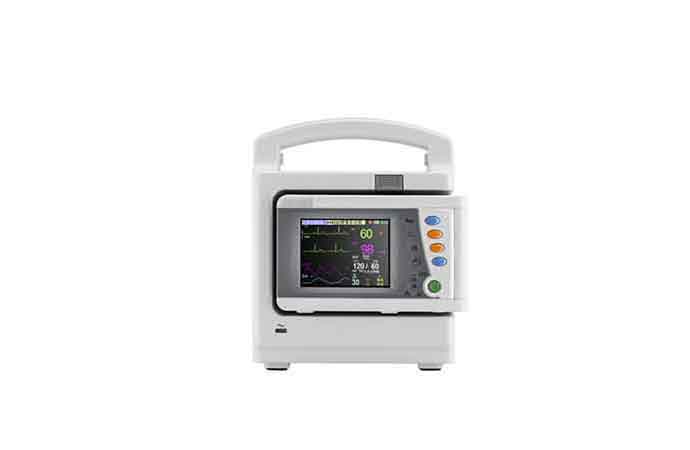

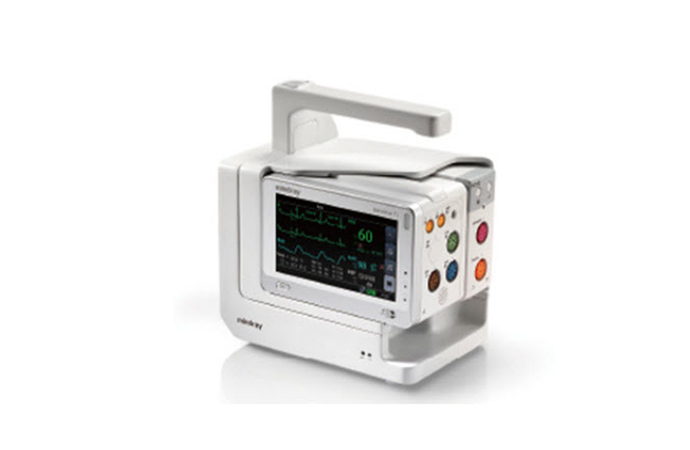

A2E轉運監護儀外觀設計
高清彩液晶顯示屏,多通道波形顯示,全屏觸摸,快捷按鍵操作,方便臨床醫護人員操作輕巧便攜,具有車載電源接口,適合車載監護,滿足120急救車4分鐘內出車的時間需求,具有重力感應,以便醫護人員任何角度觀察病人的監護數據及波形,多參數監護模塊EMS是監測數據的載體,兼容A系列所有監護儀,實現無間斷監護采用低功耗環保的無風扇設計,適合安靜及潔凈環境要求較高的醫療使用環境需要。

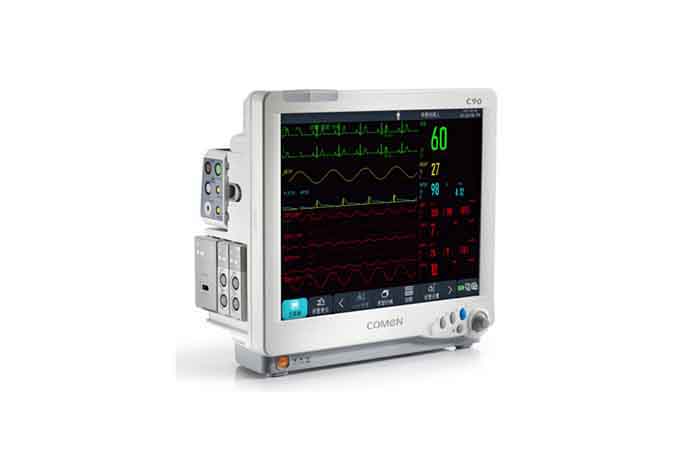

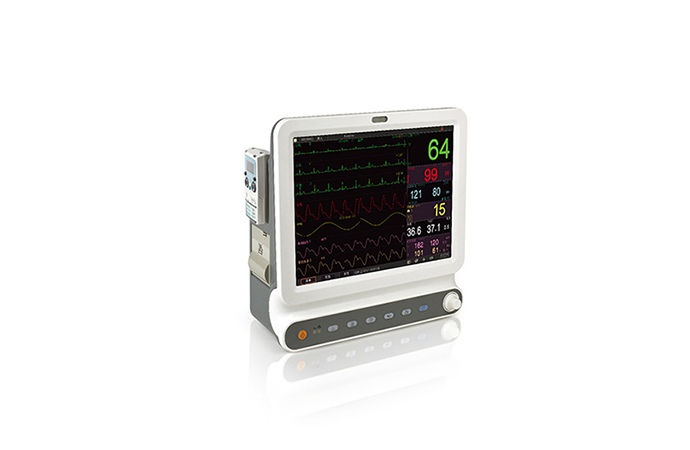

插件式監護儀外觀設計
C90插件式監護儀在ICU、手術室扮演極其重要的角色。插件模塊為患者保駕護航,滿足臨床高端科室各種監護需求。豐富的數據顯示海量功能模塊可擴展,軟件自動識別,界面動態調整。4+1插槽設計支持熱插拔,全模塊任意組合,模塊與監護儀采用紅外傳輸數據。

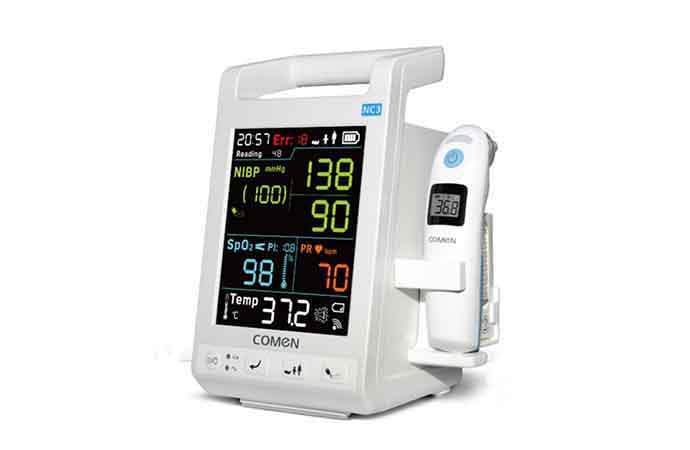

查房專用監測儀設計
專為醫護人員門診、查房監測設計,能簡單快捷測量病人基本生命體征,配置快捷易用的血壓血氧測量功能、紅外耳溫探頭測量體溫功能、12小時超長續航能力鋰電池和超清晰顯,示屏幕。整機簡潔大方、小巧輕便,融美學、工藝及科技感于一體。

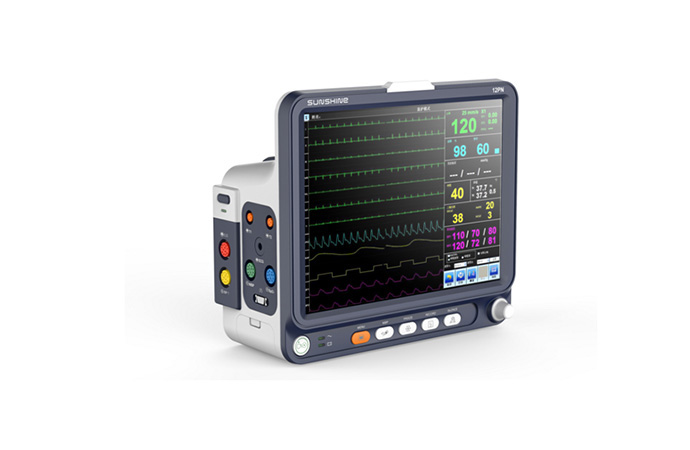

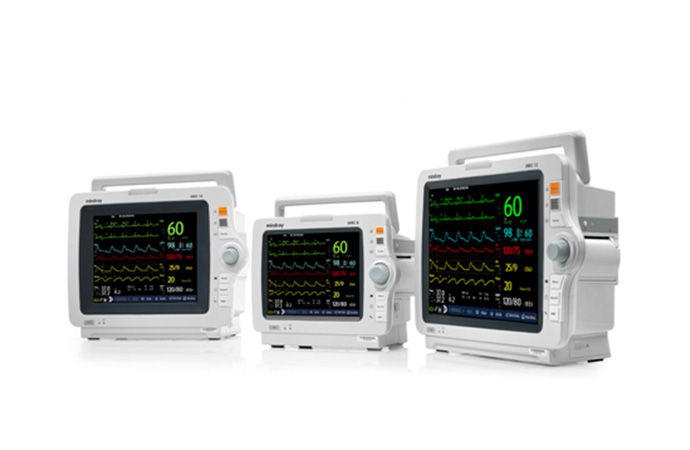

半插件式病人監護儀外觀設計
支持無線或有線聯網 支持他床觀察功能,方便醫護人員對病人的實時監測 無風扇設計,減少層流二次污染,無噪音更安靜 支持外置激光打印機,A4紙打印報告,可支持12導心電波形打印 48小時全息波形回顧及監護數據記錄回放瀏覽功能 標配2200mAh鋰電池續航能力持久。我們相信更輕更精致的監護儀,不能僅僅是設計出來的產品好看,但更注重實用;好的設計應是功能與美的結合,因此,我們的設計在保證監護儀強大功能下,堅持小巧、簡潔、精致的設計理念,比以往更實用,亦更為美觀。
麻醉深度監護儀外觀設計
12.1英寸TFT屏幕,標配參數:心電圖、呼吸、脈搏血氧飽和度、無創血壓、體溫、脈率,同屏顯示肌電信號指數、腦電信號指數、爆發抑制比、麻醉深度指數;選配參數:有創血壓、二氧化碳;術中事件自動標定功能;20種心律失常波形自動分析;具有畫面凍結、ST段自動測量與手動測量分析功能;心率、體溫、脈搏血氧飽和度、呼吸率趨勢統計功能,可多達96小時統計資料;可存儲100組心律失常事件資料及心律失常發生時的心率值、體溫、脈搏血氧飽和度、呼吸率; 可存儲400組無創血壓資料及測量血壓時的心率值、體溫、脈搏血氧飽和度、呼吸率、脈率,并列表查看; 聲光雙重報警,且有報警事件回放功能;可選配打印機(內置式記錄儀),輸出波形、文字等信息。
產科監護儀外觀設計
大屏幕12.1寸1024*768超薄彩色TFT翻轉屏測量胎兒胎心率、胎動及宮縮及產婦脈搏、血氧、血壓、體溫、呼吸、心電;隱藏式提手,方便移動和搬動特有的12晶片寬波速脈沖波1MHZ多普勒探頭、檢測更靈敏、捕捉信號范圍更廣胎心率120-160bpm正常范圍區域標識獨特的探頭架設計,更好的保護探頭不受損傷可同步顯示和打印胎兒活動曲線圖,標配大容量可充電鋰電池,輕松應對斷電場合TCP/IP連接技術,可有線、無線聯網,通訊更穩定,無數據丟失,人性化掛墻設計,節約安裝空間,獨有內置150mm寬行熱敏打印機,打印寬度為112mm\150mm可選,可選配NST胎兒自動評分系統。

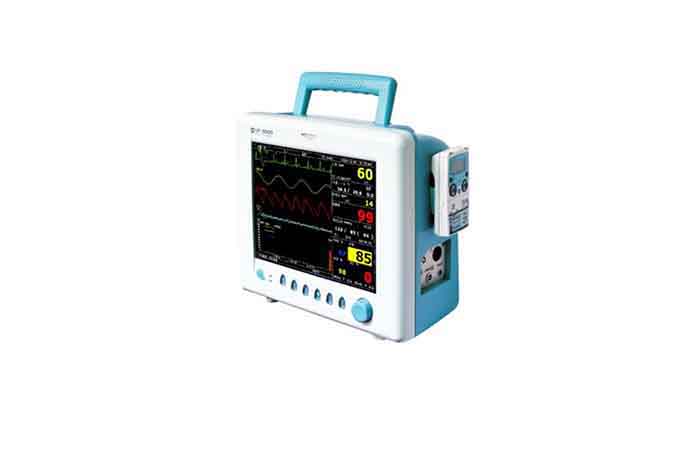

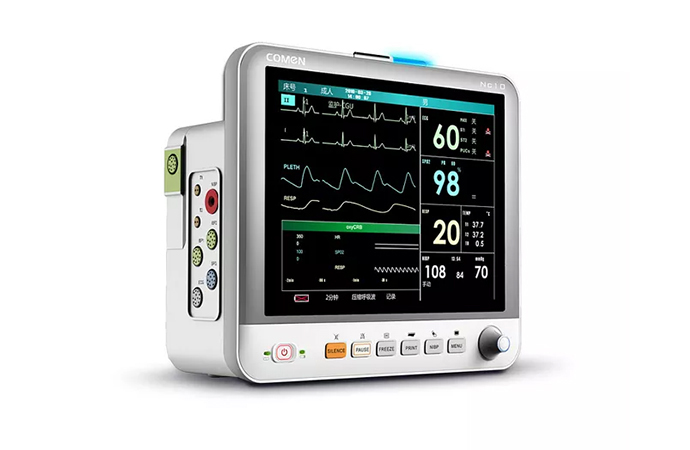

多參數監護儀設計
采用名牌模塊,精度高,參數準確,質量可靠,性能穩定,高亮度高分率8.4英寸彩色TFT液晶顯示,數據波形清晰易見機體輕盈堅固,便于攜帶內部全金屬結構,全隔離浮地,參數更穩定可靠。旋轉飛棱操作方式,中英文兩用操作界面,易學,易用,操作簡便采用LFG全數字光頻血氧測量技術,脈搏血氧飽和度測量更精準,全導聯七通道同步顯示心電圖
五分鐘心電波形回放,ST段自動檢測,心率失常分析,藥物濃度計算,呼吸氧合圖等功能全參數384小時趨勢數據記憶和動態波形捕捉,可任意設定報警上下限,自動聲光雙重報警適用于成人、兒童、新生兒抗除顫,抗高頻電刀干擾具備網絡傳輸功能,接網線可直接與電腦連接,或通過網絡發送數據包,超靜音,無風扇設計標配插件式鋰電池,交、直流電兩用
可選配內置雙通道熱陣記錄儀,實時打印波形和圖表廣泛適用于內科、外科、手術室、婦產科、小兒科、急救中心、ICU、CCU等多種顯示界面,方便直觀。

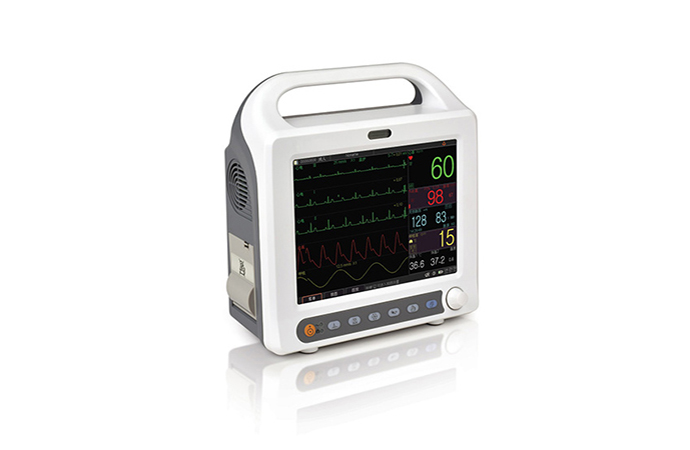

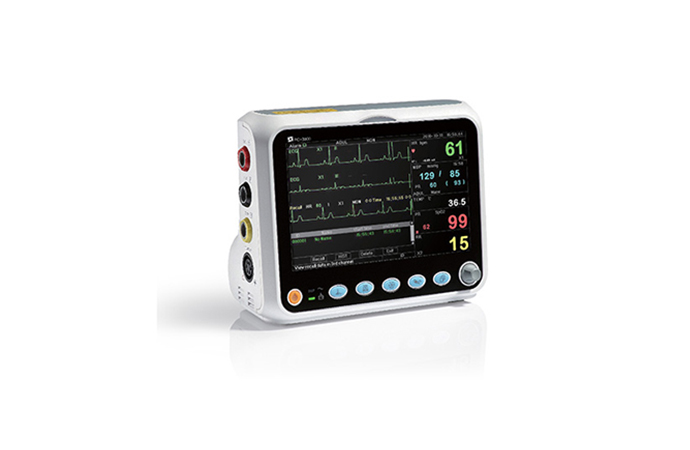

多參數監護儀設計
Classic-70 多參數監護儀設計,7英寸高分辨率液晶顯示屏(分辨率800*480) 高達12000組的數據儲存容量 ,60小時心電波形數據儲存及回放功能 ,1000小時的圖形列表趨勢數據 ,支持成人/兒童/新生兒測量模式。
多參數監護儀外觀設計
CLASSIC-100多參數監護儀設計10.4英寸高清高亮液晶顯示屏(分辨率800*600) ,標配泰科兼容血氧、順泰血壓,新生兒專用監護儀 ,適用于婦產科、兒科。

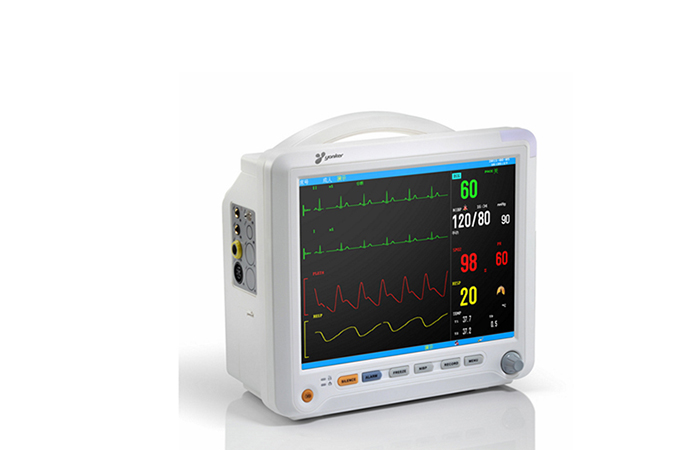

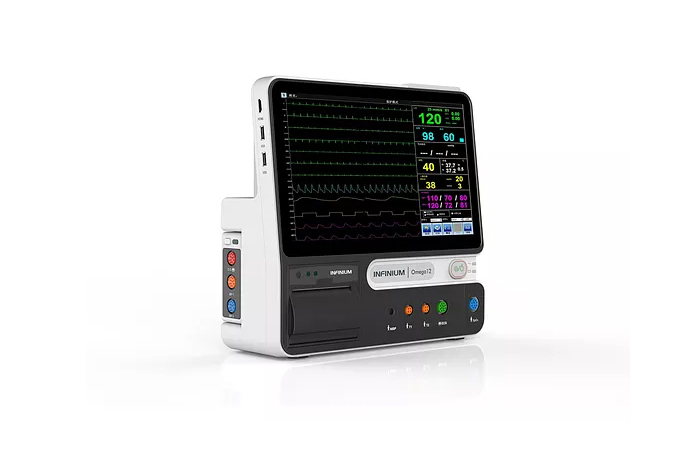

病人監護儀設計
Genius-15 / UP-8000 病人監護儀設計15.1英寸高亮、真彩色、高分辨率TFT顯示 / 12.1英寸高亮、真彩色、高分辨率TFT顯示 ,多導S-T段測量、心律失常自動檢測功能 ,可存儲72小時心電波形、12000組血壓數據/血氧事件、2000小時趨勢數據、2000組報警事件/心律失常事件 ,抗除顫、抗高頻電刀干擾,具備起搏分析功能 ,適用于成人、兒童、新生兒監護 ,適用于OR、CCU、ICU、NICU等科室。

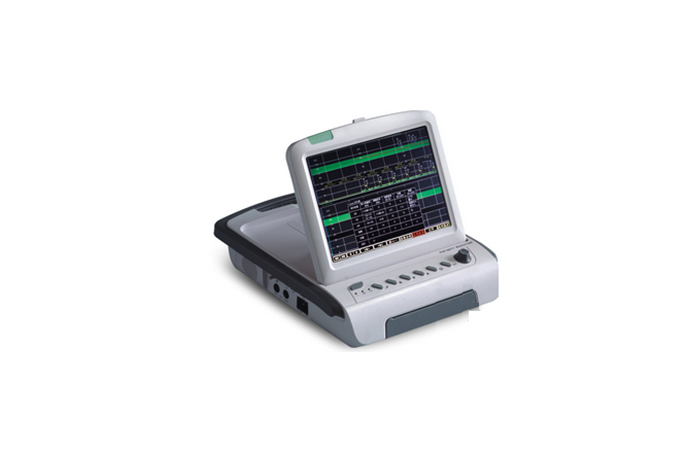

胎兒監護儀設計
胎兒監護儀設計特點:
1、12.1英寸彩色液晶屏,可90度角范圍內調節,滿足不同視角需求。
2、具備4種專業顯示界面,采用飛梭旋鈕功能鍵操作,方便、快捷。
3、低功耗設計,保證了長時間、持續性對孕婦、胎兒監測的穩定性。
4、寬電源設計,適用地域范圍廣;交直流兩用,保證了儀器對環境的高適應性。
5、自動胎動計數,清晰直觀顯示監護曲線與數據。
6、支持有線/無線網絡連接,組成監護系統可動態的、適時的、的觀察監護情況。
病人監護儀設計
產品特點:
寸高亮液晶屏,屏幕亮度可調節,滿足環境需求,廣角顯示技術采
用方式滿足不同角度觀察。
產品采用了流線型設計,簡潔大方;模塊化整機結構,性能更卓越穩定,方便科室移動使用。
穩定的呼吸測量技術,實時監測病人的呼吸動向,多種導聯方式可選,智能濾波設計更有效排除外界干擾。
多種顯示界面快速切換,人性化的操作模式更符合臨床使用習慣。

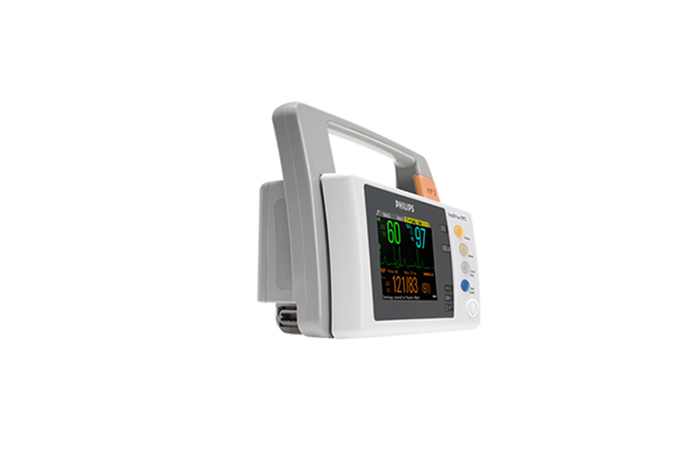

IntelliVue MP2可佩戴式病人監護儀設計
IntelliVue MP2 是一款極為輕巧靈活而且持久耐用的可佩戴時轉運監護儀,無論在醫院內外,這款監護儀都能在患者轉運過程中或疾病危重程度較低的環境下方便地使用。

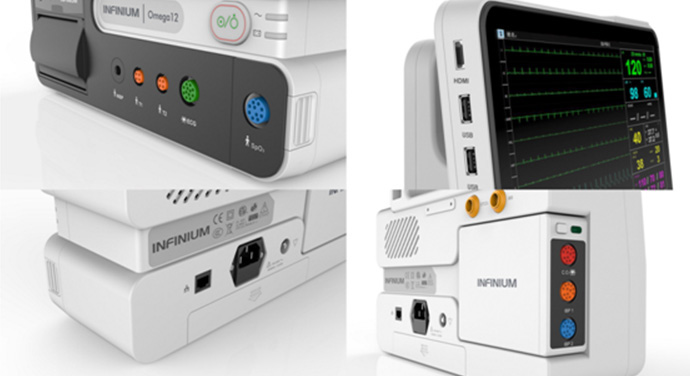

監護儀外觀結構設計要點:
1、外觀設計:采用大色塊的組合使液晶屏的視域尺寸顯得更大,色系的選擇將按鍵設計弱化。以簡約的風格為主。產品設計的側面圓滑飽滿,接口的金屬表面也做噴涂的塑料件,把手設計一體化,體現出整體感
2、結構設計:監護儀結構設計,要固定螺母采用一體成型,螺絲采用的是隱藏式設計,產品外殼橫向面大量復合結構,散熱孔的設計比較巧妙。
3、電路板:監護儀設計要采用電磁屏蔽,接地處理設計要好,面殼和背殼分體設計,便于組裝,比一體式設計好一些。液晶及按鍵板與主板連接,均采用金屬網布覆蓋,保證信號的傳輸對產品使用比較契合。
4、產品設CMF:監護儀設計色彩一般比較簡潔大方,選用材質不銹鋼、鋁合金、鐵等,強度較差,鈑金設計可以沖壓做鏤空,陽極氧化等,當然,產品的整體品質并不是由生產硬成本直接決定的,優秀的設計水平、雄厚的技術經驗以及高標準的生產工藝控制,這些無形的因素對產品品質的影響才是至關重要的。
監護儀設計必須滿足一定的標準,不僅是功能,而且是心理和審美。好的設計強調了產品的有用性,而忽略了任何可能會削弱它的東西。醫療產品的設計是為了使產品在滿足功能的基礎上符合人機和美觀,因?yàn)獒t(yī)療產品是為了做一項非常重要的工作。它們既不是觀賞性的,也不是欲望的對象。好的設計側重于識別和解決關鍵的“要做的工作”,以一種與使用該產品的人的生活相一致的方式。
